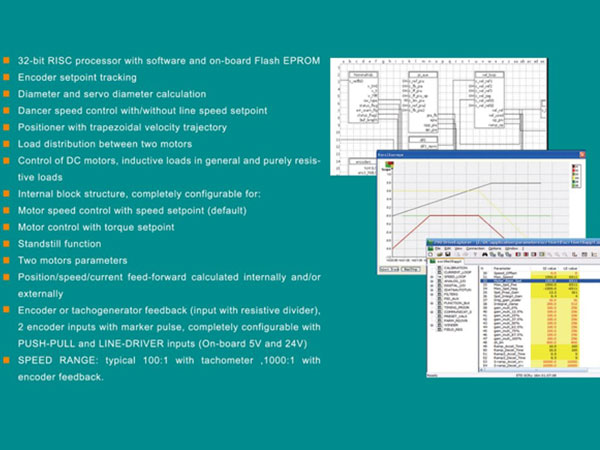

79A/BCD/EFGH
A=1表示单向调速器。
A=0表示双向调速器。
BCD表示电源电压。
EFGH表示直流电流输出。

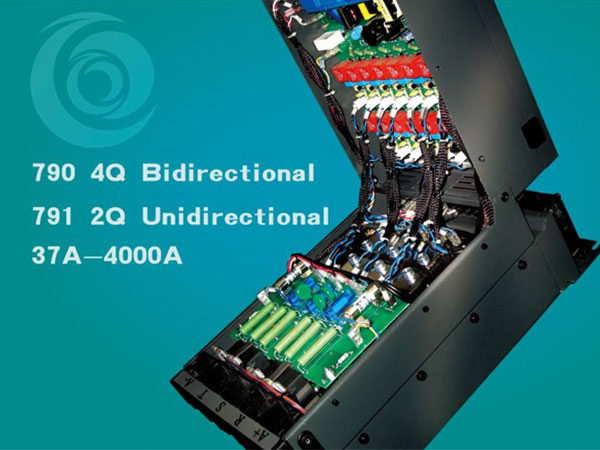

791(单向) 三相全控可控硅桥:电流和电压的符号相同(仅用于抵抗性负载),工作在1个象限内。

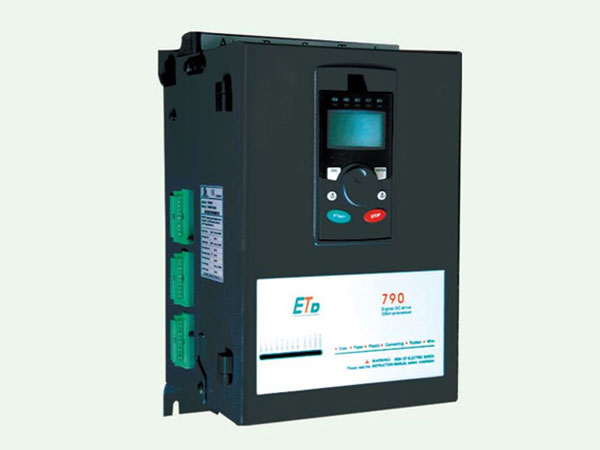

790(双向) 双向三相全控可控硅桥反并联:电流和电压可以采用不同的符号,工作在4个象限内。
第1类:VAC = 220 - 380 V
第2类:VAC = 415 - 500 V
对于上述两种电压规格,电网电压必须维持在规格值的–10%(最小)- +10%(最大)之间。频率可以在45-62Hz范围内波动。输出电压取决于输入电压和工作象限:
220VAC -> 230VDC( 4象限)250VDC ( 1象限 )
380VAC -> 400VDC( 4象限)440VDC ( 1象限 )
415VAC -> 440VDC( 4象限)
450VAC -> 460VDC( 4象限)
500VAC -> 520VDC( 4象限)
如果调速器内的电源电路采用200V以下的电压供电,则必须将200V以上的三相电连接到调速器辅助电源接线端子上(端子45、46、47),以实现调速器与外部电网同步化。
在这种情况下,电压相位必须与三相电网的相位保持一致。
电流规格用调速器输出端的电流有效值表示,符号为IDC。
IDC = 37, 80, 110, 150, 180, 300,400,500, 700,850, 1000A, 1250A, 1500A, 1750A, 2000A, 2500A, 3000A, 3500A, 4000A安培
790/791双向或单向调速器都包括以上所有电流规格。
电流规格在调速器的识别码内标示,删去标示值前面的零就得到实际电流有效(IDC)值。
0037=37 A
0110=110 A
